Introduction

此教程适用于BUFFALO WLAE-AG300N（官方原版固件）。依照此教程配置，可最大程度上避免因配置不当导致的：

  1. 不能连接
  2. 没有信号
  3. 管理不便

'''此教程是良品店写给顾客的，一些描述仅仅适用于本店出售的商品，感谢大家对良品店的关注。良品店：http://222ba.taobao.com。WFH无线论坛：http://w...

教程阅读方法：

  1. 从上往下浏览；
  2. 每张图片的右边都有相应的说明；
  3. 图片的左上角有“View Original”，点击查看大尺寸原图；
  4. 注意图片中的颜色与右侧说明的颜色对应；
  5. 右侧说明上方会有多张图片，从左往右浏览；

更详细的说明，请参见“官方说明书”，下方有下载链接。

  1. 此设备的三种典型工作模式和网络连接图，特别注意，中继模式和EOC可以同时工作。 此设备的三种典型工作模式和网络连接图，特别注意，中继模式和EOC可以同时工作。

    • 此设备的三种典型工作模式和网络连接图，特别注意，中继模式和EOC可以同时工作。

    Edit

  2. 按照步骤连接线路，确保正常之后，按下电源按钮。 过大概1分钟，指示灯正常亮起，状态指示灯为绿色。其它情况请参照图中说明。 正常工作之后，无线指示灯为绿色或者琥珀色。绿色代表工作在5G频段下，请使用支持5G的设备连接。琥珀色表示工作在2.4G频段下，请使用支持2.4G的设备连接。

    • 按照步骤连接线路，确保正常之后，按下电源按钮。

    • 过大概1分钟，指示灯正常亮起，状态指示灯为绿色。其它情况请参照图中说明。

    • 正常工作之后，无线指示灯为绿色或者琥珀色。绿色代表工作在5G频段下，请使用支持5G的设备连接。琥珀色表示工作在2.4G频段下，请使用支持2.4G的设备连接。

    • 如有异常或者不能登陆，请在通电情况下按下此按钮3秒钟，直到状态指示灯开始闪烁。

    Edit

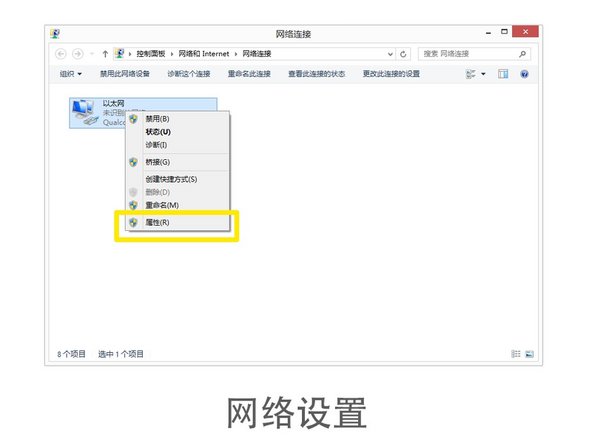

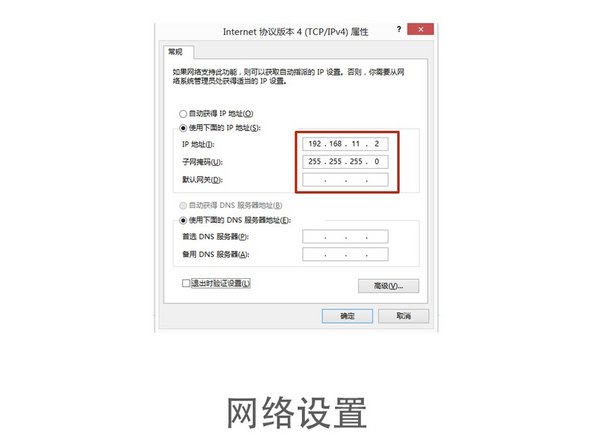

  3. 设置电脑为固定IP。依次打开-控制面板\网络和 Internet\网络连接，找到“本地连接”，右键选择属性\INTERNET协议4（TCP/IP v4）。 将IP地址改为：192.168.11.2 ；子网掩码：255.255.255.0。 将IP地址改为：192.168.11.2 ；子网掩码：255.255.255.0。

    • 设置电脑为固定IP。依次打开-控制面板\网络和 Internet\网络连接，找到“本地连接”，右键选择属性\INTERNET协议4（TCP/IP v4）。

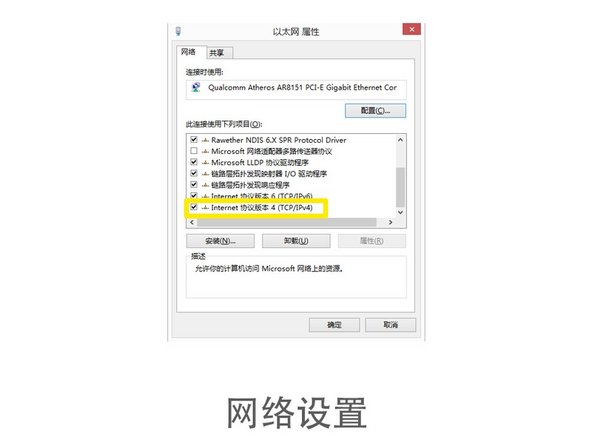

    • 将IP地址改为：192.168.11.2 ；子网掩码：255.255.255.0。

    Edit

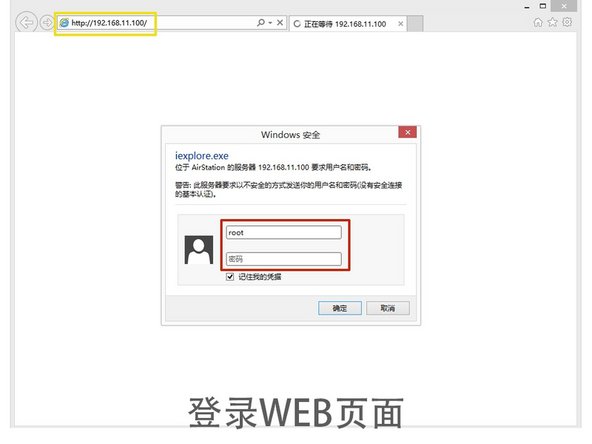

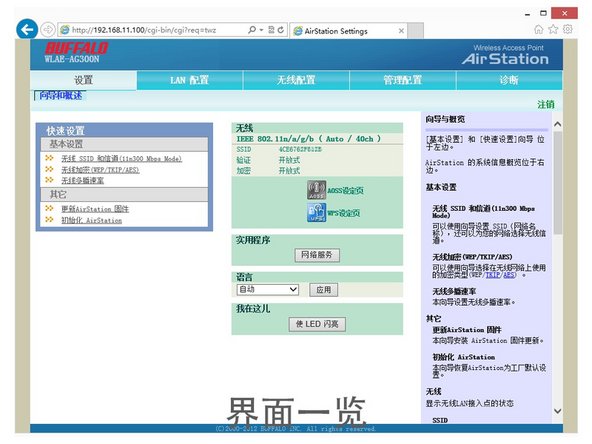

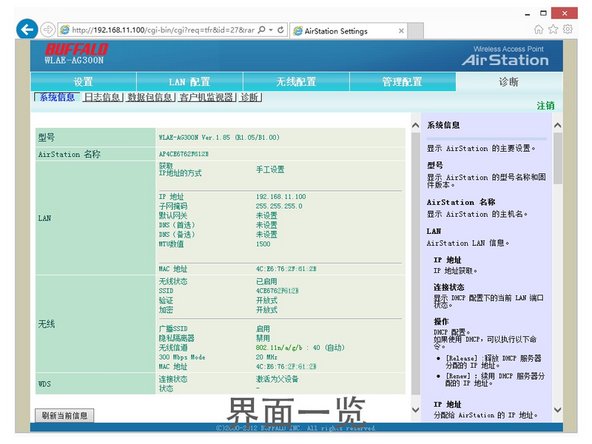

  4. 一切配置就绪之后，打开浏览器，输入：192.168.11.100.账号：root，无需输入密码（默认是没有密码的）。如果不对，请参照第三步进行复位操作。 一切配置就绪之后，打开浏览器，输入：192.168.11.100.账号：root，无需输入密码（默认是没有密码的）。如果不对，请参照第三步进行复位操作。 一切配置就绪之后，打开浏览器，输入：192.168.11.100.账号：root，无需输入密码（默认是没有密码的）。如果不对，请参照第三步进行复位操作。

    • 一切配置就绪之后，打开浏览器，输入：192.168.11.100.账号：root，无需输入密码（默认是没有密码的）。如果不对，请参照第三步进行复位操作。

    Edit

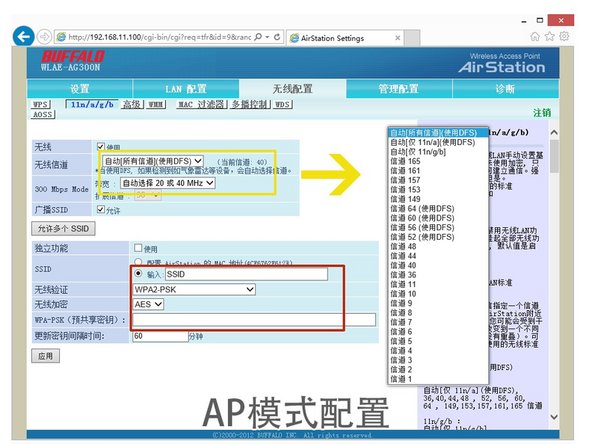

  5. AP模式需要配置的参数：无线信道（默认为5GHZ的，因此一些设备搜索不到），请更改为适合自己设备的信道，2.4G请选择1-11，5G的选择其它信道；输入SSID（无线网络名称）；加密方式选择WPA2-AES；密码请输入至少8位数。

    • AP模式需要配置的参数：无线信道（默认为5GHZ的，因此一些设备搜索不到），请更改为适合自己设备的信道，2.4G请选择1-11，5G的选择其它信道；输入SSID（无线网络名称）；加密方式选择WPA2-AES；密码请输入至少8位数。

    Edit

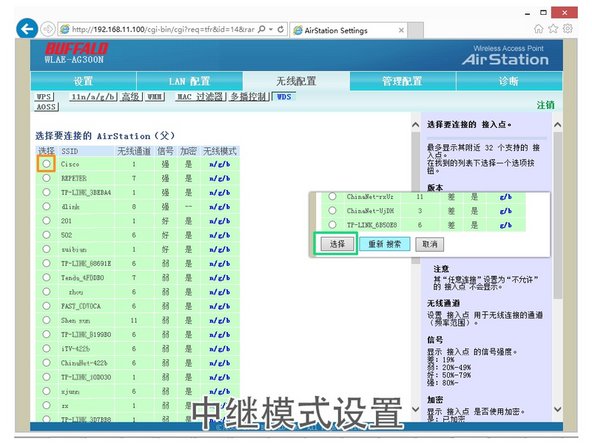

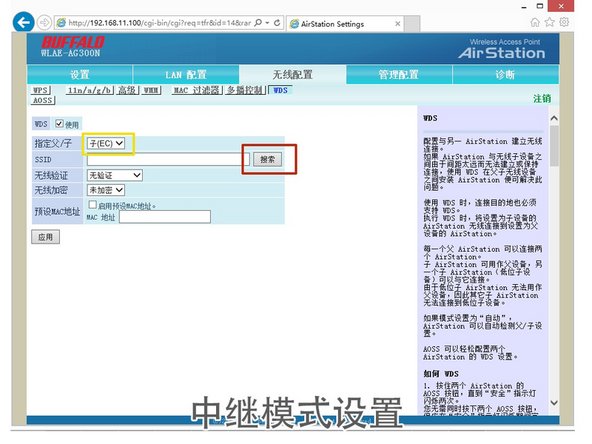

  6. 中继模式设置：选择子（EC）模式。 点搜索 选择需要中继的信号。

    • 中继模式设置：选择子（EC）模式。

    • 点搜索

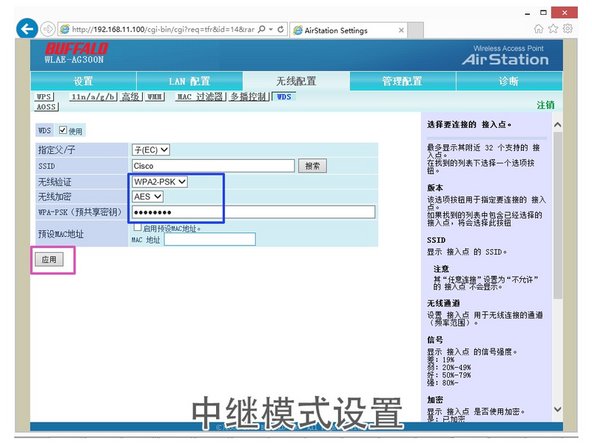

    • 选择需要中继的信号。

    • 往下拉，点选择。

    • 选择对方的加密参数（具体请前往对方的路由器查看）。

    • 点应用。

    Edit

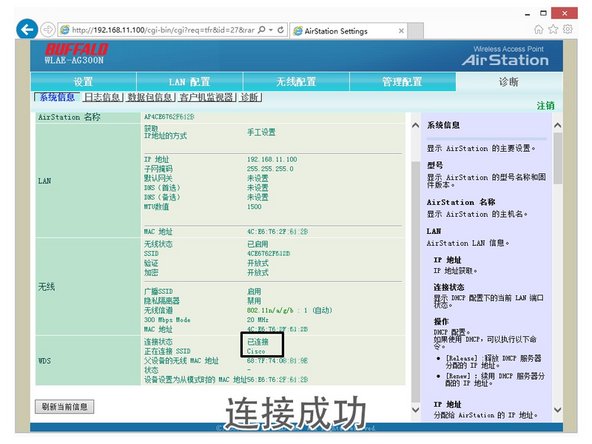

  7. 连接成功。如果未成功，请查看加密方式和密码是否填写正确。

    • 连接成功。如果未成功，请查看加密方式和密码是否填写正确。

    • 如果上级路由设置了MAC地址过滤，请将左图连接成功上方的从模式MAC地址加入到允许列表。此MAC地址不同于路由器底部的AMC地址。（此问题是淘宝买家qwpsj发现的，在此表示感谢）。

    Edit

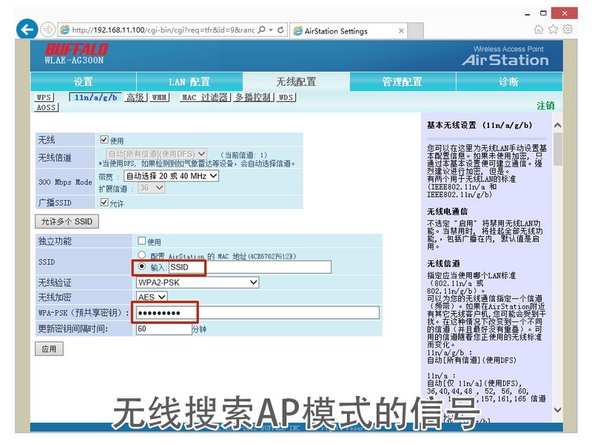

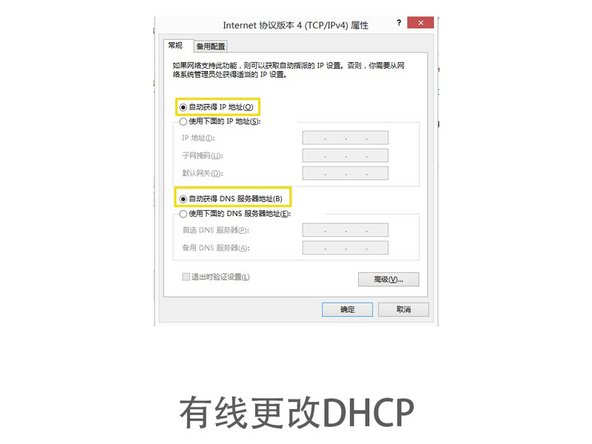

  8. 此时请将有线网络更改为DHCP模式。 无线设备搜索AP模式设置的这个信号，使用设置的密码进行连接。

    • 此时请将有线网络更改为DHCP模式。

    • 无线设备搜索AP模式设置的这个信号，使用设置的密码进行连接。

    Edit

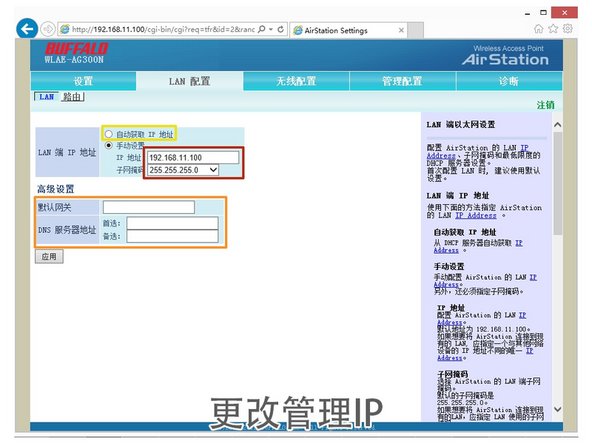

  9. 为了方便管理，可将此设备的IP地址改为与局域网相同网段的IP地址。比如原有的IP地址为：192.168.1.X，此时可以将设备的IP地址设置为：192.168.1.254.在保存设置之后，既可以使用新设置的IP地址进行web管理。

    • 为了方便管理，可将此设备的IP地址改为与局域网相同网段的IP地址。比如原有的IP地址为：192.168.1.X，此时可以将设备的IP地址设置为：192.168.1.254.在保存设置之后，既可以使用新设置的IP地址进行web管理。

    • 默认网关和DNS服务器用于设备内部的软件更新和时间服务。与其它设备无关。

    Edit
